全自动晶圆薄膜应力仪的“真空关节"，惠斯通高真空电机为纳米级曲率测量守住0.1弧秒精度

在芯片制造的良率管控体系中，有一类设备虽不直接参与工艺，却决定着每一片晶圆能否从“镀膜"走向“成品"——全自动晶圆薄膜应力仪。随着芯片制程向3nm及以下演进，薄膜应力控制已成为影响器件可靠性和良率的关键因素之一。应力不均匀会导致晶圆翘曲、膜层开裂、光刻散焦等一系列致命缺陷。而全自动晶圆薄膜应力仪，正是通过非接触式光学测量，在镀膜前后精确测定晶圆的曲率变化，进而依据Stoney公式计算出薄膜应力。

晶圆薄膜应力仪的工作原理与核心技术架构

晶圆薄膜应力仪的核心测量原理基于光杠杆法（Optical Lever）。一束或多束激光垂直入射至晶圆表面，经反射后由高精度位置敏感探测器接收。当晶圆因薄膜应力而发生微米级乃至纳米级的弯曲时，反射光斑的位置会随之偏移。通过测量镀膜前后反射角的变化，即可精确计算出晶圆表面的曲率半径。

以FSM 128系列为代表的全自动应力仪，通常由以下几个核心模块构成：

全自动晶圆传输系统：通过机械臂和槽痕平面式定位仪，将晶圆从晶圆盒自动加载至测量工位。300mm系统可兼容单FOUP或双FOUP配置。

精密X-Y定位平台：采用直接驱动空气轴承技术，在测量过程中自动定位晶圆。系统在每片晶圆上可采集超过120,000个数据点，生成高分辨率晶圆应力分布图。

电动旋转台：实现晶圆的快速径向扫描，生成2D3D彩色应力分布图。

双波长激光自动切换系统：当某一波长激光在样品表面反射不足时，系统自动切换至另一波长，满足不同材料和图案化晶圆的测量需求。

真空高温测量腔体：对于FSM 900TC-Vac等高温型号，提供封闭式加热腔，可在真空或惰性气体保护下完成最高900℃（可选1100℃）的变温应力测量。

全自动应力仪对驱动电机的“四大极限要求"

全自动晶圆薄膜应力仪对驱动电机的技术要求，远高于普通工业自动化设备。其核心难点在于：测量精度在纳米级，运动控制必须达到亚微米级甚至纳米级；对于真空高温型号，电机还要在10⁻⁵Pa至10⁻⁷Pa的超高真空和高温环境中长期可靠运行。

要求一：超高真空兼容（10⁻⁵Pa至10⁻⁷Pa）。FSM 900TC-Vac等高温型号的测量腔室真空度可达1E-6 Torr（约1.3×10⁻⁶Pa）。普通电机的绝缘树脂、润滑脂和密封材料在真空中会持续释放微量气体——这一现象被称为“出气"。在超高真空中，任何有机挥发物都可能吸附在晶圆表面或污染光学元件，直接影响测量精度。惠斯通高真空电机采用聚酰亚胺薄膜绝缘体系，依据ASTM E595标准将总质量损失控制在0.1%以下，可凝挥发物低于0.01%。

要求二：纳米级运动精度。应力仪的X-Y定位平台和旋转台需要在全晶圆范围内实现亚微米级定位。MicroSense STR1等系统在每片晶圆上采集超过120,000个数据点。运动控制系统若存在定位偏差、速度波动或回程间隙，将直接影响应力测量结果的重复性和准确性。惠斯通高真空电机标配23位绝对值编码器，配合闭环矢量控制，在全温度范围内保持微米级重复定位精度，速度波动控制在极小范围内。

要求三：宽温域适应与高温真空兼容。FSM 900TC-Vac可在真空或惰性气体中完成最高900℃的热循环实验。电机需在从室温到900℃（或更高）的宽温域内保持稳定的机械性能和电气性能。普通电机的高分子绝缘材料在高温下会加速老化、分解并放气。惠斯通高真空电机采用全陶瓷轴承配合固体润滑涂层（二硫化钼MoS₂），在高温真空中不碳化、不结焦，杜绝润滑剂挥发污染真空腔室的风险。绝缘系统采用H级（180℃）及以上耐高温材料，配合VPI真空压力浸渍工艺，在持续高温环境中保持稳定的介电强度。

要求四：低振动与低噪音运行。光学测量对振动极为敏感。电机运行产生的任何微小振动都可能被光学系统放大，导致测量数据偏差。惠斯通高真空电机采用低齿槽转矩设计和精密动平衡工艺，运行振动远低于普通电机，确保光学测量系统的稳定性。在变温应力测量中，电机需在真空腔室封闭条件下长期稳定运行，低振动特性尤为重要。

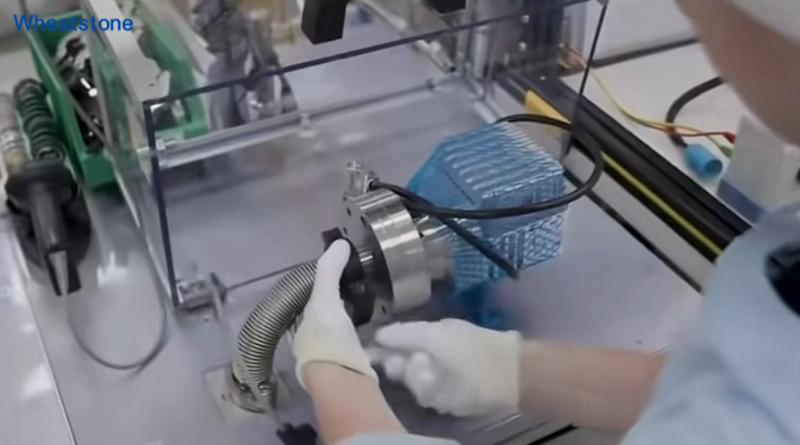

惠斯通高真空电机在全自动晶圆薄膜应力仪中的应用方案

针对全自动晶圆薄膜应力仪的多样化驱动需求，惠斯通提供以下高真空电机定制方案：

真空伺服电机——精密X-Y平台与旋转台驱动。适配晶圆应力仪中要求最高的精密运动定位场景。采用聚酰亚胺薄膜绝缘体系，TML＜0.1%，CVCM＜0.01%，在10⁻⁷Pa超高真空中不成为污染源。23位绝对值编码器配合闭环矢量控制，在全温度范围内保持微米级重复定位精度，确保120,000个数据点的采集精度。

真空步进电机——晶圆传输机械臂与阀门执行器驱动。适配应力仪中晶圆自动加载、腔门开闭、光路切换等开环定位场景。支持绝对编码器，实现断电位置记忆。细分驱动技术可实现高精度微步控制。

高低温真空电机——变温应力测量系统驱动。适配FSM 900TC-Vac等高温型号的真空腔体驱动需求。温度范围覆盖-196℃至+200℃，从深冷到高温全温区通行。全陶瓷轴承配合固体润滑涂层，在高温真空中不碳化、不结焦。全金属密封结构杜绝有机密封件在高温真空环境中的老化与出气。

当全自动晶圆薄膜应力仪在10⁻⁷Pa超高真空中完成每一次纳米级曲率测量时；当精密X-Y平台以微米级精度完成120,000个数据点的全晶圆扫描时；当高温真空腔体在900℃热循环中完成变温应力测量时——惠斯通高真空电机正在用聚酰亚胺绝缘的超低出气、全陶瓷轴承的无油洁净和-196℃至+200℃的宽温域适应，为晶圆薄膜应力测量守住“纳米级精度"的底线。

开云网页版登录入口

二十余年深耕特种电机领域，产品覆盖高真空伺服电机、真空步进电机、高低温真空电机、真空无框电机等品类，适配全自动晶圆薄膜应力仪、晶圆传输系统、真空镀膜设备、半导体检测设备等场景。真空电机系列可耐受10⁻⁷Pa超高真空，总质量损失（TML）＜0.1%，可凝挥发物（CVCM）＜0.01%，温度范围-196℃至+200℃。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的定制方案。

欢迎联系惠斯通技术团队，获取半导体检测设备高真空电机的定制选型方案。
